BL-B25电涌保护器

• 功能和应用领域

  BL-B25是一个一体式多层火花间隙器件。该装置共由9层火花间隙组成，这9层火花间隙是由10片高能石墨电极圆盘叠合在一起构成的，高耐热的特氟纶隔环，可靠地保证了火花间隙内部的安全距离。用螺栓固定的压铸紫铜金属连接板，将火花间隙组合在一起，箝制在精确的位置上。9层火花间隙中的8层间隙经过了大容量

  电容控制，因而保证了精确设定的保护水平电压≤2kV。

  BL-B25 由于独特地采用了密封设计结构，即使在动作时，也不会有外泄电弧产生。因此，在安装时不必专门预留外泄电弧的空间。

  该防雷器具有很高的雷电流泄放能力，单模块冲击电流高达Iimp25KA，可有效防范包括直击雷在内的各种电涌，广泛应用于雷击风险较高地区的设备系统的电

  源第一级防雷，可任意组合用于单线/三相供电线路。并且满足标准IEC 61643-1（02.98）对Ⅰ级防雷器的要求，可设计使用于0区到1区之间。

  对于建筑物内的雷电保护安装工程 ， BL-B25提供电源线上的雷电保护的等电位连接。该保护器已经成功地通过了按照雷击电流参数规定的测试，当雷电击中架空线时，BL-B25可以提供足够多的保护，所以该保护器也能够被使用在电源通过架空线引入建筑物的供电系统中。

  安装

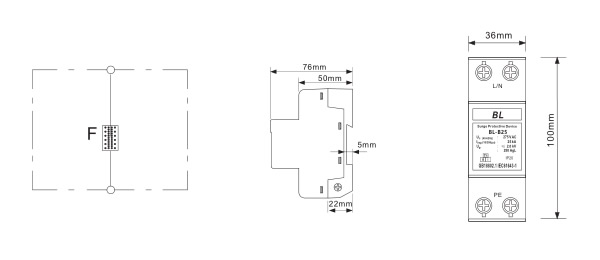

  BL-B25的单模块宽度为标准的36mm，所以该产品容易安装总层配电柜内。

  通过卡接在35mm标准导轨上的方式实现简便安装。BL-B25的L、N和PE接线端，提供了两个接线端口，便于进行凯文接线方式。

  警示

  因为该保护器的火花间隙是封装的结构，所以在动作时，壳体外不会有电弧产生，安装时不必专门预留外泄电弧的空间。

  注：①型号后面加“Y”为加装远程遥信接点产品

  ②型号后面加“ZY”表示智能型防雷产品
